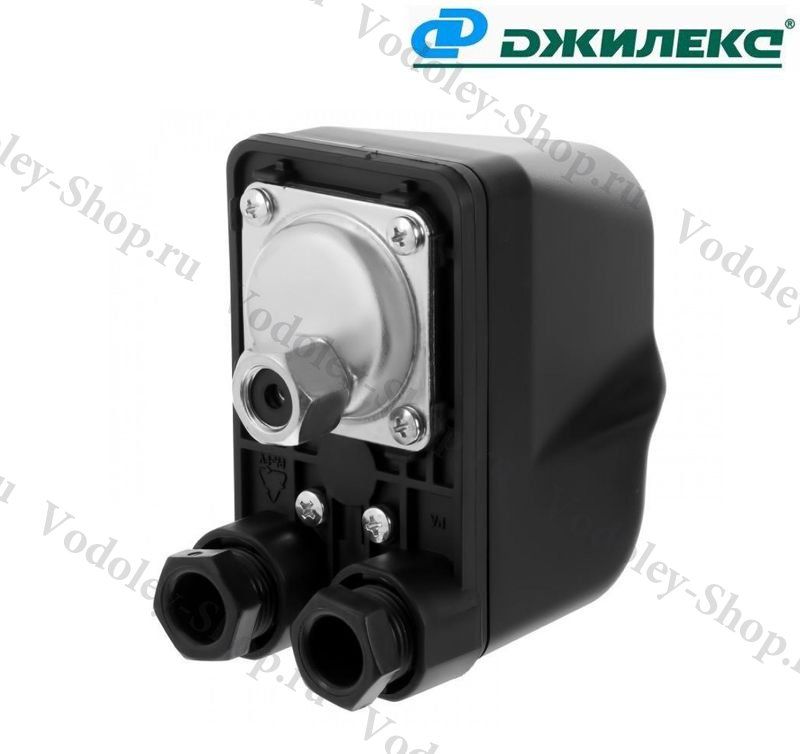

Механическое реле давления Джилекс РДМ-5

Для водоснабжения частного дома и поддержания в системе постоянного давления воды необходимо как минимум 2 устройства (гидроаккумулятор и реле давления).

Из колодца или скважины, при помощи погружного или поверхностного насоса, вода поступает в гидробак на котором чаще всего и устанавливают реле давления. Далее из гидробака вода питает систему водоснабжения всего дома.

Гидробак (гидроаккумулятор) представляет собой металлический бак внутри которого находится мембрана (резиновая емкость). Мембрана со всех сторон окружена сжатым воздухом под давлением 1,5-2 атм. Когда вода попадает в мембрану гидроаккумулятора, сжатый воздух выталкивает ее непосредственно в систему водоснабжения Вашего дома.

Давление воды в системе и количество воды в гидроаккумуляторе регулируется за счет уменьшения или увеличения сжатого воздуха внутри гидроаккумулятора. Нормальным давлением воды в системе считается диапазон от 1,5 до 3 атм. Для того чтобы поддерживать давление в таком диапазоне и требуется реле давления. Оно регулирует момент включения и выключения погружного или поверхностного насоса.

В системе с гидроаккумулятором некоторое время вода расходуется из мембраны. По мере того как вода убывает из гидроаккумулятора падает и давление в системе. При достижении давления в 1,5 атм. реле давления запускает насос и далее отключает его на отметке в 3 атм.

Реле давления Джилекс РДМ-5 представляет собой 2-х контактное реле замыкания и размыкания электрических цепей, срабатывающее по давлению воды.

Принцип работы — при малом давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на насос (насос работает). После повышения давления в системе сверх установленного значения, контакты реле размыкаются и насос перестает работать.

После монтажа реле давления в систему, необходимо произвести настройку реле по давлению в нужном диапазоне или установить заводские настройки (1,4-2,8 атм.) Настроенное реле давления работает в автоматическом режиме.
